详细分析半桥周边传动刮泥机的原理及使用特点性能

时间:2020-09-23 浏览次数:29

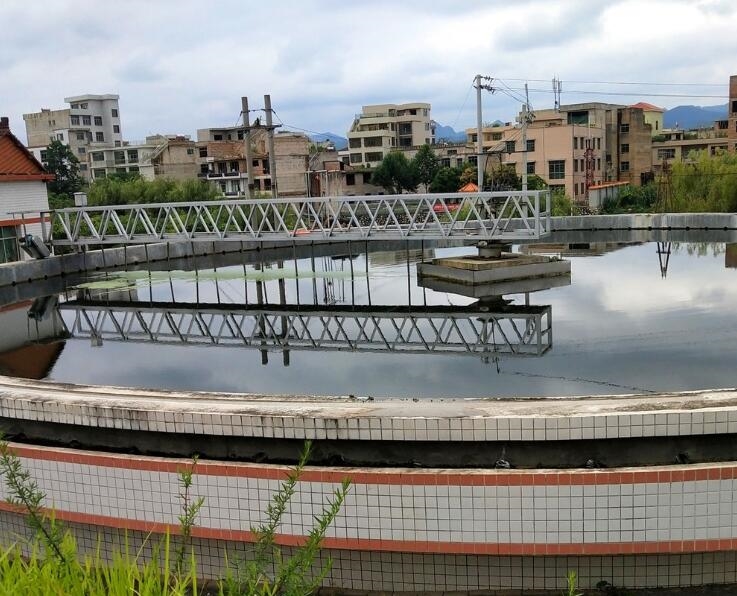

  半桥周边传动刮泥机主要用于圆形沉淀池的刮泥工艺,采用中间进水和排泥,周边排水,保证水流均匀。利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置。

  半桥周边传动刮泥机的工作原理:
  污水从池中心的进水管经导流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,上清液通过溢流堰板由出水槽排出池外,污泥刮板由池周刮向中心集泥槽,依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下,以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶,主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板,沿中心稳流筒延伸至铰链式刮渣耙,当主梁旋转时,浮渣刮板将液面的浮渣由池中心撇向池周,收集在铰链式刮渣耙区内,收集的浮渣随主机在池周运动至撇渣斗,通过刮渣耙的铰链活动刮至撇渣斗内,排至池外。

  该设备的主要特点:
  1、采用桁架结构,强度高、重量轻。
  2、维护管理简单方便,运行费用低。
  3、新型的传动机械,减速机采用轴装式,效率高。行走轮采用标准实心轮胎、结构紧凑、安装方便。
  4、电气元件均采用户外型,运行平稳,工作安全可靠,可随机控制或远程控制。
  5、刮集污泥效果好,排出污泥含水率低。
  6、刮板采用整体对数螺旋线加万向轮,拉杆采用绞接连接,如果遇到较大阻力可自行调整,保护整机运转安全。
  7、根据用户需要,行走轮可为橡胶轮、尼龙轮、钢轮。可按用户特定尺寸制造,与水接触的部件亦可用不锈钢制作。

  半桥周边传动刮泥机的主要性能:
  1、池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动,结构紧凑,机械效率高;
  2、平行错位线刮泥板,连续性好、集泥的效率高;不锈钢刮泥板底下再安装刮泥橡胶板,保证刮泥彻底干净,不会有浮泥现象发生。
  3、池底坡比1:10,刮泥时污泥阻力可忽略不计;特殊的铰支结构,过载能力强。
  4、主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强。
